  МУФТЫ СОЕДИНЕНИЯ ВАЛОВ



Муфты соединения валов служат для передачи движения между ведущим и ведомым валами. Также муфты позволяют решить проблему несоосностей: горизонтальной (а), вертикальной (б) и угловой (в) погрешностей.

ООО "ТАГОС" поставляет следующие виды соединительных муфт:

 МУФТЫ КУЛАЧКОВЫЕ

Муфты с чугунными полумуфтами (черновое отверстие)

Муфты с чугунными ступицами (под конусную втулку)

Муфты с чугунными ступицами типа HRC (аналог FRC)

Муфты с алюминиевыми ступицами

Муфты кулачковые БЕЗЛЮФТОВЫЕ TRASCO  (алюминий/сталь)

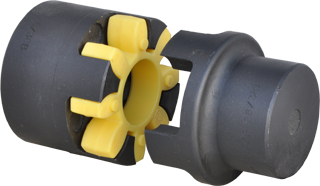

МУФТЫ КУЛАЧКОВЫЕ С ЧУГУННЫМИ ПОЛУМУФТАМИ (ПОД ЧЕРНОВОЕ ОТВЕРСТИЕ)

Муфта соединительная состоит: из двух полумуфт и одного упругого эластичного элемента (полиуретановая или резиновая звездочка).

Поставляемые полумуфты:

Полумуфта А

Полумуфта В

Полумуфта BL (BL execution)

Фланцевая полумуфта CF (CRF исполнение)

Поставляются муфты под расточку (с черновым отверстием). Поставляемые типоразмеры(максимальное отверстие А половинки/максимальное отверстие В половинки): 19/24, 24/32, 28/38, 38/45, 42/55, 48/60, 55/70, 65/75, 75/90, 90/100, 100/110, 110/125.

Принимаются заказы на механическую доработку под посадочное место (отверстие, шпоночный паз, шлицевой паз).

Каталоги кулачковых муфт:

  • Каталог муфт SATI (тех. информация) смотреть;
  • Каталог муфт SIT (эскизы и данные по удлиненным ступицам BL) смотреть;
  • Каталог по фланцевым полумуфтам смотреть.

Вернуться к разделу "КУЛАЧКОВЫЕ МУФТЫ"

Вернуться на начало страницы

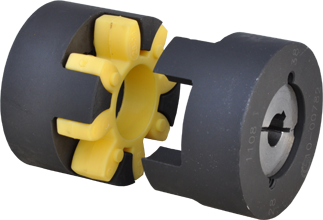

МУФТЫ С ЧУГУННЫМИ СТУПИЦАМИ (ПОД КОНУСНУЮ МОНТАЖНУЮ ВТУЛКУ)

Муфты состоят из: двух полумуфт, проточенных под конусную втулку; полиуретановой звездочки и монтажных конусных втулок.

Типоразмеры  поставляемых муфт: 28/38, 38/45, 42/55, 48/60, 55/70, 75/90, 90/100.

Каталог чугунных муфт под коническую втулку - смотреть.

Вернуться к разделу "КУЛАЧКОВЫЕ МУФТЫ"

Вернуться на начало страницы



МУФТЫ С ЧУГУННЫМИ ПОЛУМУФТАМИ HRC (аналог FRC)



Муфта HRC состоит из: двух чугунных полумуфт (по три кулачка с двух сторон) и резиновой звездочки (эластичный элемент).

Поставляются муфты под расточку (с черновым отверстием).

Поставляются следующие типоразмеры:

Типоразмер

Максимальный диаметр соединяемого вала, мм

Размер муфты (диаметр*длина в сборе), мм*мм

Номинальный крутящий момент, Нм

HRC-70

32

69*65

32

HRC-90

42

85*82,5

80

HRC-110

55

112*119

160

HRC-130

60

130*147

315

HRC-150

70

150*160

600

HRC-180

80

180*189

950

HRC-230

100

225*239,5

2000

HRC-280

130

275*285,5

3150

Принимаются заказы на механическую обработку под посадочное место (отверстие, шпоночный паз, шлицевой паз).

 Каталог муфт HRC - смотреть.

Вернуться к разделу "КУЛАЧКОВЫЕ МУФТЫ"

Вернуться на начало страницы

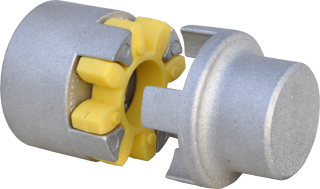

 МУФТЫ С АЛЮМИНИЕВЫМИ ПОЛУМУФТАМИ

Муфта состоит из: двух алюминиевых полумуфт и эластичного элемента - звездочки (резиновой или полиуретановой).

Муфты поставляются с черновыми отверстиями. Принимаются заказы на механическую обработку под посадочное место (отверстие, шпоночный паз, шлицевой паз). Поставляемые типоразмеры: 19/24, 24/32, 28/38, 38/45, 42/55, 48/60.

Каталог кулачковых муфт с алюминиевыми ступицами - смотреть.

Вернуться к разделу "КУЛАЧКОВЫЕ МУФТЫ"

Вернуться на начало страницы

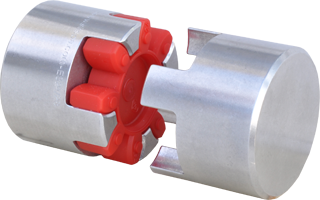

 МУФТЫ КУЛАЧКОВЫЕ БЕЗЛЮФТОВЫЕ TRASCO (АЛЮМИНИЕВЫЕ/СТАЛЬНЫЕ)

Прецизионные беззазорные безлюфтовые муфты состоят из следующих элементов: двух высокоточных ступиц (алюминиевых или стальных) и полиуретанового эластичного элемента (звездочки).

Поставляются следующие типоразмеры муфт: 07, 09, 14, 24/28, 24/32, 38/45, 42, 48, 55, 65, 75.

Муфты до 38/45 изготавливаются из высокопрочного алюминия, начиная с 42 размера - из стали.

Муфты поставляются с черновыми отверстиями. Принимаются заказы на механическую обработку под посадочное место (отверстие, шпоночный паз, шлицевой паз).

Каталог безлюфтовых кулачковых муфт с алюминиевыми ступицами - смотреть.

Полный каталог беззазорных муфт TRASCO ES - смотреть.

Вернуться к разделу "КУЛАЧКОВЫЕ МУФТЫ"

Вернуться на начало страницы



СЕРВОМУФТЫ

Поставляются следующие виды муфт для сервоприводов:

Сервомуфты Huco

Сильфонные муфты KBK

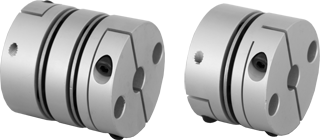

Сервомуфты стальные ламельные SG



Сервомуфты Huco

Упругие пружинные неразъемные муфты для сервопривода (сервомуфты) HUCO используется для соединения шагового двигателя или серводвигателя с винтом или ШВП. Муфты делаются из цельного куска металла. Нарезанные секции (лучи) между соединенными валами компенсируют несооности, а также нагрузку при кручении (торсионную нагрузку).

ООО "ТАГОС" поставляет гибкие сервомуфты следующих конструкций:

Шести-секционная (шести-заходная) муфта с зажимной ступицей

Шести-секционная (шести-заходная) муфта  под гуженный винт

Nm=1-75Нм; диаметры 2/4-36мм

Nm=1-75Нм; диаметры 2/4-38мм

Трех-секционная (трех-заходная) муфтас зажимной ступицей

Трех-секционная (трех-заходная) муфта  под гуженный винт

Nm=0,4-6Нм; диаметры 2/3-14мм

Nm=0,4-6Нм; диаметры 1/2-14мм

С полным перечнем сервомуфт Huco можно ознакомиться на сайте изготовителя.

Вернуться к разделу "СЕРВОМУФТЫ"

Вернуться на начало страницы



Сильфонные муфты KBK

Неразъемная сильфонная муфта позволяет передать крутящий момент и благодаря металлическому сильфону компенсировать несоосности и торсионную нагрузку.

Поставляются следующие вид сильфонных муфт:

1. КВ-1. Беззазорная миниатюрная муфта под гуженный винт тип 1. Диаметры соединяемых валов: 1-24 мм. Номинальный момент: 0,1-10 Нм.

Каталог сильфонных муфт КВ-1 - смотреть.

2. КВ-2. Беззазорная миниатюрная муфта с зажимной ступицей тип 2. Диаметры соединяемых валов: 1-25 мм. Номинальный момент: 0,1-10 Нм.

Каталог сильфонных муфт КВ-2 - смотреть.

3.  КВ-4. Беззазорная муфта с зажимной ступицей тип 4. Диаметры соединяемых валов: 10-80 мм. Номинальный момент: 18-1400 Нм.



Каталог сильфонных муфт КВ-4 - смотреть.

Вернуться к разделу "СЕРВОМУФТЫ"

Вернуться на начало страницы



Муфты гибкие пальцевые (аналог N-Flex или N-Upex)

Основные типы поставляемых пальцевых муфт:

исполнение B (полумуфта-пальцы-полумуфта);

исполнение Н (полумуфта-пальцы-фланец-вал-фланец-пальцы-полумуфта).

Полумуфты поставляются с черновым отверстием под дальнейшую обработку. Принимаются заказы на механическую обработку под посадочные места.

Также отдельно поставляются эластичные вставки:

Типоразмер

А, мм

B, мм

Н, мм

L, мм

Кол-во в наборе, шт.

68

17

23

8

9

5

80

15

21

10

10

6

95

18

26

12

12,5

6

110

23

30

13

15

6

125

21

34

14

18,5

6

140

30

37

16

20

6

160

29

37

18,5

22

7

180

28

37

20

24

8

200

30,5

39

23,5

27

8

225

33

42,5

26,5

31

8

250 н/о 47,5 н/о 35 8

Каталог пальцевых муфт можно посмотреть на сайте.

Вернуться на начало страницы



Муфты зубчатые с полиамидным соединительным кольцом

Муфта зубчатая SITEX состоит из - двух полумуфт в виде металлических ступиц с венцами и соединительного полиамидного кольца (демпфирующий элемент). Полиамидное кольцо - втулка с внутренними шлицами, при помощи которых кольцо сцепляется со ступицами.

Типоразмеры зубчатых муфт:

Типоразмер

Наружный диаметр D, мм

Диаметр ступицы d, мм

Длина муфты в сборе Н1, мм

Диаметр соединяемых валов, мм

Номинальный Nm, Нм

Min

Max

14

40

24,5

50

8

14

10

19

48

30

54

8

19

16

24

52

35

56

11

24

21

28

66

43

84

11

28

45

32

76

50

84

14

32

60

38

83

58

84

14

38

81

42

92

65

88

14

42

100

48

100

68

104

19

48

142

65

142

96

144

19

65

380

80

175

124

186

-

80

700

Муфты поставляются с черновыми отверстиями. Принимаются заказы на механическую обработку муфт под посадочное место (отверстие, шпоночный паз).

Все размеры муфты зубчатой, а также алгоритм ее подбора исходя из параметров привода (мощность, обороты) можно посмотреть по ссылке.

Полный каталог муфт Sitex можно посмотреть на сайте производителя.

Вернуться на начало страницы



Изолирующие гибкие муфты PAGU-FLEX

Гибкие двухпетельные муфты PAGU-FLEX состоят из: двух небольших металлических втулок-ступиц и полимерного соединителя. Ступицы прикрепляются к валам при помощи монтажных винтов. Соединитель изготавливается из износостойкого полимера марки HYRTEL. Благодаря гибкости соединительного элемента, муфта позволяет соединять валы с большими угловыми несоосностями, что обуславливает широкое применение этих муфт в энкодерах.

Типоразмер

Макс. D,мм

Макс. диаметр вала d1, мм

Длина муфты L, мм

10

27

9,53

27

20

48

12,7

48

30

54

16

55

40

56

16

56

Максимальная скорость 3000 об/мин.

Каталог изолирующих гибких двухпетельных муфт для энкодеров можно посмотреть на сайте.

Вернуться на начало страницы



Муфты шинные (колесные) Fenaflex

Шинные муфты Fenaflex (Фенафлекс) состоят из двух металлических ступиц, соединенных друг с другом при помощи колесной шины (эластичный элемент). Поставляются шинные муфты в таких исполнениях:

  • с черновым отверстием под дальнейшую обработку;
  • с монтажными коническими втулками.

Принимаются заказы на механическую обработку муфт под посадочное место (отверстие, шпоночный паз).

Каталог шинных муфт Fenaflex посмотреть.

Вернуться на начало страницы



Муфты упругие бочковые B-FLEX (аналог муфт МУВП)

Муфты упругие - аналог муфт МУВП (муфты упругие втулочно-пальцевые). Муфты поставляются с черновым отверстием под дальнейшую обработку. Принимаются заказы на механическую обработку под посадочные места.

Каталог упругих муфт можно посмотреть на сайте.

Вернуться на начало страницы



Муфты жесткие (втулочные)

Данный тип муфт предназначен для жесткого соединения валов. При помощи данного вида муфты валы можно соединить относительно быстро. Однако следует учитывать недостаток данного вида соединительных муфт: благодаря отсутствию в конструкции демпфирующего элемента, она не сглаживает несоосности (погрешности при монтаже) между валами.

Материал муфт - алюминий.

Температурный режим - -20 +150 °C.

Типоразмер муфты

Диаметр отверстия d, мм

Диаметр муфты D, мм

Длина W, мм

Nm, Нм

Масса, г

2-20

5-8

20

30

0,3

10

2-25

6-10

25

41

1

54

2-30

6-14

30

41

2

74

2-40

10-18

40

52

9

106

Вернуться на начало страницы



Цены и срок поставки соединителей валов (муфт) зависят от запрашиваемого ассортимента и объема, уточняются по запросу.
